背景

逛 sketchfab 网站的时候我看到有很多二维平面转 3D 的模型例子，于是仿照他们的例子，使用 Three.js + React 技术栈，将二维漫画图片转化为三维视觉效果。本文包含的内容主要包括：THREE.Group 层级模型、MeshPhongMaterial 高光网格材质、正弦余弦函数创建模型移动轨迹等。

效果

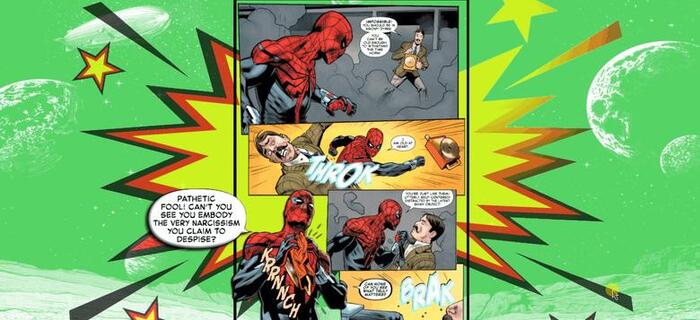

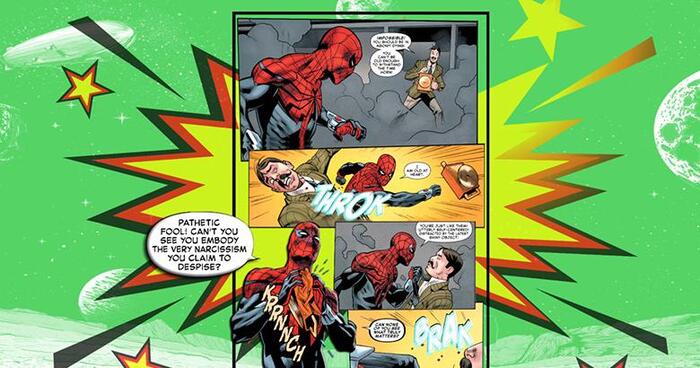

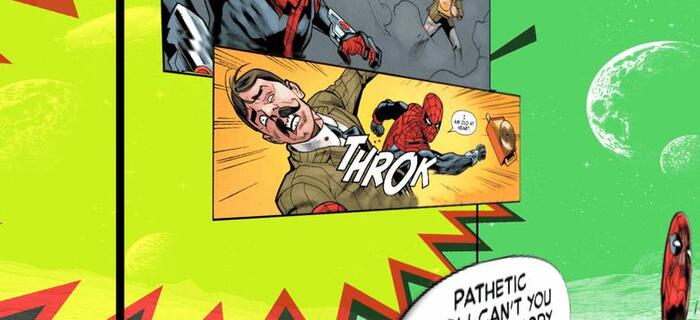

实现效果如下图所示：页面主要有背景图、漫画图片主体以及 Boom 爆炸背景图片构成，按住鼠标左键移动模型可以获得不同视图，让图片在视觉上有 3D 景深效果。

已适配:

PC端移动端

在线预览：https://dragonir.github.io/3d/#/comic

实现

本文实现比较简单，和我前面几篇文章实现基本上是相同的，流程也比较简单，主要是素材准备流程比较复杂。下面看看具体实现方法。

素材制作

准备一张自己喜欢的图片作为素材原图，图片内容最好可以分成多个层级，以实现 3D 景深效果，本实例中使用的是一张漫画图片，刚好可以切分成多个层级。

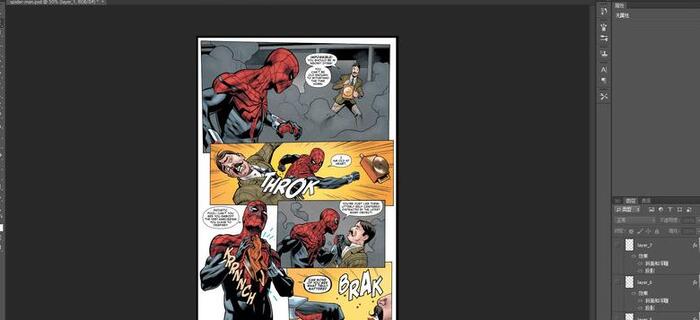

在 Photoshop 中打开图片，根据自己需要的分层数量，创建若干图层，并将地图复制到每个图层上，然后根据对图层景深层级的划分，编辑每个图层，结合使用魔棒工具和套索工具删除多余的部分，然后将每个图层单独导出作为素材。我分为如上 7 个图层，外加一个边框，一共有 8 个图层。

资源引入

其中 OrbitControls 用于镜头轨道控制、TWEEN 用于镜头补间动画。

import React from 'react'; import * as THREE from "three"; import { OrbitControls } from "three/examples/jsm/controls/OrbitControls"; import { TWEEN } from "three/examples/jsm/libs/tween.module.min.js"; 场景初始化

初始化渲染容器、场景、摄像机、光源。摄像机初始位置设置为位于偏左方的 (-12, 0, 0)，以便于后面使用 TWEEN 实现翻转动画效果。

// 场景 container = document.getElementById('container'); renderer = new THREE.WebGLRenderer({ antialias: true }); renderer.setPixelRatio(window.devicePixelRatio); renderer.setSize(window.innerWidth, window.innerHeight); container.appendChild(renderer.domElement); scene = new THREE.Scene(); // 添加背景图片 scene.background = new THREE.TextureLoader().load(background); // 相机 camera = new THREE.PerspectiveCamera(60, window.innerWidth / window.innerHeight, 0.1, 1000); camera.position.set(-12, 0, 0); camera.lookAt(new THREE.Vector3(0, 0, 0)); // 直射光 light = new THREE.DirectionalLight(0xffffff, 1); light.intensity = .2; light.position.set(10, 10, 30); light.castShadow = true; light.shadow.mapSize.width = 512 * 12; light.shadow.mapSize.height = 512 * 12; light.shadow.camera.top = 100; light.shadow.camera.bottom = - 50; light.shadow.camera.left = - 50; light.shadow.camera.right = 100; scene.add(light); // 环境光 ambientLight = new THREE.AmbientLight(0xdddddd); scene.add(ambientLight); 创建漫画主体

首先创建一个 Group，用于添加图层网格，然后遍历图层背景图片数组，在循环体中创建每个面的网格，该网格使用平面立方体 PlaneGeometry，材质使用物理材质 MeshPhysicalMaterial，对每个网格位置设置相同的x轴和y轴值和不同的z轴值以创建景深效果。最后将 Group 添加到场景 Scene 中。

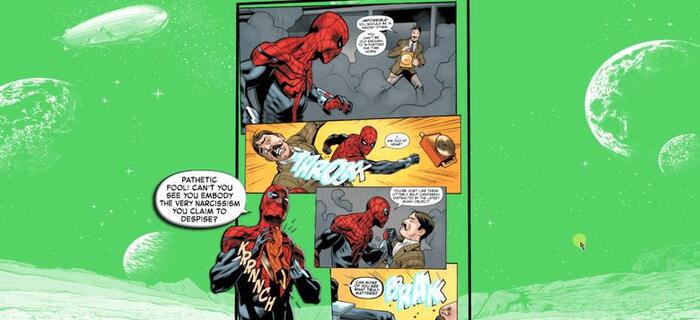

到这一步，实现效果如下图所示：

THREE.Group 层级模型

将具有相同主体的网格可以通过 Group 合并在一起，以便于提高运行效率。Three.js 层级模型 Group 的基类是 Object3D，它是 Three.js 中大部分对象的基类，提供了一系列的属性和方法来对三维空间中的物体进行操纵。如可以通过 .add(object) 方法来将对象进行组合，该方法将对象添加为子对象。

但最好使用 Group 来作为父对象，因为 Group 相比较Object3D 更语义化，可以使用 Group 作为点、线、网格等模型的父对象，用来构建一个层级模型。

创建Boom背景

为了加强视觉效果，我添加了一个 Boom 爆炸图形平面作为背景，用鼠标移动的时候随着光线的变化，可以看到该图案有金属渐变效果，这种效果主要是通过高光材质 MeshPhongMaterial 的 specular 和 shininess 属性实现的。

const boom = new THREE.Mesh(new THREE.PlaneGeometry(36.76, 27.05), new THREE.MeshPhongMaterial({ map: new THREE.TextureLoader().load(boomImage), transparent: true, shininess: 160, specular: new THREE.Color(0xff6d00), opacity: .7 })); boom.scale.set(.8, .8, .8); boom.position.set(0, 0, -3); layerGroup.add(boom) scene.add(layerGroup);

添加后效果：

MeshPhongMaterial 高光网格材质

MeshPhongMaterial 是一种用于具有镜面高光的光泽表面的材质。该材质使用非物理的 Blinn-Phong 模型来计算反射率。与 MeshLambertMaterial 中使用的 Lambertian 模型不同，该材质可以模拟具有镜面高光的光泽表面，如涂漆木材。

构造函数：

MeshPhongMaterial(parameters: Object)

parameters：可选，用于定义材质外观的对象，具有一个或多个属性。材质的任何属性都可以从此处传入(包括从Material继承的任何属性)。

特殊属性：

.emissive[Color]：材质的放射光颜色，基本上是不受其他光照影响的固有颜色。默认为黑色。.emissiveMap[Texture]：设置发光贴图。默认值为 null。放射贴图颜色由放射颜色和强度所调节。.emissiveIntensity[Float]：放射光强度。调节发光颜色。默认为 1。.envMap[TextureCube]：环境贴图。默认值为 null。.isMeshPhongMaterial[Boolean]：用于检查此类或派生类是否为 Phong 网格材质。默认值为 true。.lightMap[Texture]：光照贴图。默认值为 null。.lightMapIntensity[Float]：烘焙光的强度。默认值为 1。.reflectivity[Float]：环境贴图对表面的影响程度。默认值为 1，有效范围介于 0（无反射）和 1（完全反射）之间。.refractionRatio[Float]：空气的折射率除以材质的折射率。折射率不应超过 1。默认值为 0.98。.shininess[Float]：.specular 高亮的程度，越高的值越闪亮。默认值为 30。.skinning[Boolean]：材质是否使用蒙皮。默认值为 false。.specular[Color]：材质的高光颜色。默认值为 0x111111 的颜色 Color。这定义了材质的光泽度和光泽的颜色。.specularMap[Texture]：镜面反射贴图值会影响镜面高光以及环境贴图对表面的影响程度。默认值为 null。

使用 Phong 着色模型计算着色时，会计算每个像素的阴影，与 MeshLambertMaterial 使用的 Gouraud 模型相比，该模型的结果更准确，但代价是牺牲一些性能。

镜头控制、缩放适配、动画

镜头补间动画，镜头切换到正确位置。

Animations.animateCamera(camera, controls, { x: 0, y: 0, z: 20 }, { x: 0, y: 0, z: 0 }, 3600, () => { });

镜头控制，本示例中显示了模型平移以及水平垂直旋转的角度，以达到最好的预览效果。

controls = new OrbitControls(camera, renderer.domElement); controls.target.set(0, 0, 0); controls.enableDamping = true; controls.enablePan = false; // 垂直旋转角度限制 controls.minPolarAngle = 1.2; controls.maxPolarAngle = 1.8; // 水平旋转角度限制 controls.minAzimuthAngle = -.6; controls.maxAzimuthAngle = .6;

屏幕缩放适配。

window.addEventListener('resize', () => { camera.aspect = window.innerWidth / window.innerHeight; camera.updateProjectionMatrix(); renderer.setSize(window.innerWidth, window.innerHeight); }, false);

对于会话框图层网格，我给它添加了在一条光滑曲线上左右移动的动画效果，主要是通过修改它在 x 轴和 y 轴上的 position 来实现的。

function animate() { requestAnimationFrame(animate); renderer.render(scene, camera); controls && controls.update(); TWEEN && TWEEN.update(); // 会话框摆动动画 step += 0.01; animateLayer.position.x = 2.4 + Math.cos(step); animateLayer.position.y = .4 + Math.abs(Math.sin(step)); } 正弦余弦函数创建模型移动轨迹

使用 step 变量并在函数 Math.cos() 和 Math.sin() 的帮助下，创建出一条光滑的轨迹。step+= 0.01 定义的是球的弹跳速度。

到此，本示例的完整实现都描述完毕了，大家感兴趣的话，可以动手试着把自己喜欢的图片改造成 3D 视图。拜托，使用 Three.js 这样展示图片超酷的好吗！

完整代码：https://github.com/dragonir/3d/tree/master/src/containers/Comic

总结

本文知识点主要包含的的新知识：

THREE.Group 层级模型MeshPhongMaterial 高光网格材质正弦余弦函数创建模型移动轨迹

想了解场景初始化、光照、阴影、基础几何体、网格、材质及其他 Three.js 的相关知识，可阅读我往期文章。转载请注明原文地址和作者。如果觉得文章对你有帮助，不要忘了一键三连哦。

转载：https://www.cnblogs.com/dragonir/p/15921635.html
